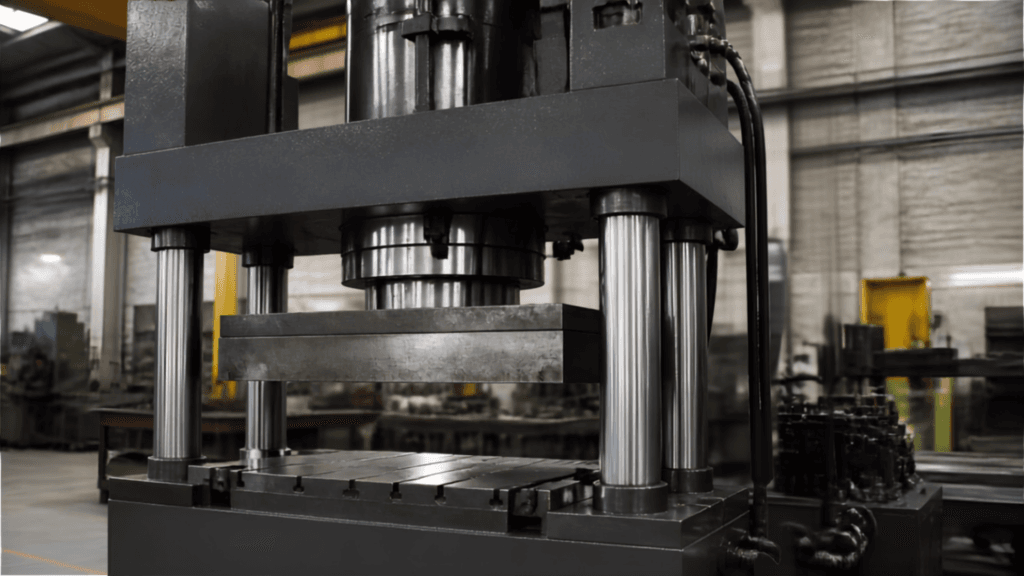

En una prensa hidráulica industrial, la temperatura del aceite no es un parámetro secundario. Es una variable crítica que influye directamente en la viscosidad del fluido, la eficiencia del sistema, el desgaste de los componentes y, finalmente, en la continuidad de la producción.
Cuando un sistema hidráulico comienza a trabajar a temperaturas excesivas, es común pensar que el problema está en la bomba, en el aceite o incluso en la propia prensa. Sin embargo, en muchos casos el origen está relacionado con una disipación de calor insuficiente. El aceite absorbe la energía térmica generada durante la operación y, si ese calor no se evacua correctamente, la temperatura continúa aumentando.
Aquí es donde un intercambiador de calor correctamente seleccionado puede marcar la diferencia entre una prensa trabajando de manera estable y un equipo que presenta paros, fugas, pérdida de presión y fallas prematuras.
¿Por qué se sobrecalienta un sistema hidráulico?
Todo sistema hidráulico genera calor. Durante la operación, parte de la energía suministrada por el motor y la bomba hidráulica no se convierte en trabajo útil, sino que termina transformándose en energía térmica.
Las pérdidas pueden originarse por diferentes factores:
- Fricción interna del fluido.
- Pérdidas de carga en tuberías y válvulas.
- Restricciones en filtros.
- Operación de válvulas de alivio.
- Bombas trabajando fuera de su punto óptimo.
- Fugas internas en componentes hidráulicos.
- Ciclos de trabajo muy intensivos.
- Temperatura ambiente elevada.
- Dimensionamiento incorrecto del sistema de enfriamiento.
Cuando la cantidad de calor generada supera la capacidad del sistema para disiparlo, la temperatura del aceite comienza a incrementarse.
El problema puede pasar desapercibido al principio. La prensa continúa funcionando, pero el aceite pierde progresivamente sus propiedades y los componentes comienzan a trabajar fuera de las condiciones para las que fueron diseñados.
¿Qué sucede cuando el aceite hidráulico trabaja demasiado caliente?
La temperatura afecta directamente la viscosidad del aceite hidráulico. Conforme aumenta la temperatura, el aceite generalmente se vuelve menos viscoso. Esto puede provocar una reducción de la capacidad del fluido para mantener una película lubricante adecuada entre las superficies internas de bombas, motores, válvulas y otros componentes.
Además, una temperatura excesiva puede acelerar la degradación del aceite y de los sellos. Entre las consecuencias más frecuentes se encuentran:
- Mayor desgaste de componentes: Bombas, válvulas, cilindros y motores hidráulicos pueden experimentar un desgaste acelerado cuando trabajan con aceite degradado o con una viscosidad inadecuada.
- Pérdidas internas: Una viscosidad demasiado baja puede favorecer las fugas internas en ciertos componentes, reduciendo su eficiencia volumétrica.
- Degradación del aceite: El aceite sometido continuamente a temperaturas elevadas puede oxidarse más rápidamente, formando depósitos y productos de degradación que afectan el funcionamiento del circuito.
- Daño en sellos y empaques: Los elastómeros utilizados en el sistema hidráulico tienen límites de temperatura. Trabajar continuamente por encima de sus condiciones recomendadas puede reducir significativamente su vida útil.
- Paros no programados: Una pequeña pérdida de eficiencia puede convertirse en una falla importante cuando el sistema opera durante turnos prolongados.
Por eso, controlar la temperatura no solamente significa proteger el aceite: significa proteger toda la inversión que existe alrededor de la prensa.
El intercambiador de calor: una pieza clave del sistema
Una de las soluciones más utilizadas para controlar la temperatura del aceite hidráulico es instalar un intercambiador de calor aceite-agua.
Su principio de funcionamiento es sencillo: el aceite caliente circula por un circuito y un fluido de enfriamiento, normalmente agua, circula por el otro. Ambos fluidos permanecen separados por una superficie de transferencia térmica. El calor pasa del aceite hacia el fluido de enfriamiento, permitiendo que el aceite regrese al circuito hidráulico a una temperatura controlada.
En aplicaciones industriales, los intercambiadores de calor de placas ofrecen importantes ventajas debido a su elevada eficiencia térmica y a su diseño compacto.
Sin embargo, instalar cualquier intercambiador no garantiza que el problema quede solucionado. El punto crítico está en la selección correcta del equipo.
¿Por qué no basta con conocer la temperatura del aceite?
Uno de los errores más comunes al seleccionar un intercambiador es basarse únicamente en la temperatura actual del aceite. Para dimensionar correctamente un sistema de enfriamiento es necesario conocer diferentes variables.
Entre ellas:
- Caudal de aceite.
- Temperatura de entrada del aceite.
- Temperatura de salida requerida.
- Tipo y propiedades del aceite hidráulico.
- Caudal disponible de agua.
- Temperatura de entrada del agua.
- Presión disponible en ambos circuitos.
- Pérdida de carga máxima permitida.
- Horas de operación.
- Carga térmica generada por el sistema.
Con estos datos es posible determinar la capacidad térmica requerida y seleccionar una superficie de transferencia adecuada. Por ejemplo, no es lo mismo enfriar un sistema hidráulico que trabaja ocasionalmente que una prensa que opera continuamente durante varios turnos. Tampoco es equivalente utilizar agua de torre a una temperatura relativamente baja que agua de proceso a una temperatura elevada.
El caudal también importa
Un intercambiador puede tener una superficie suficiente para transferir determinada cantidad de calor, pero si los caudales no son adecuados, el desempeño real puede ser muy diferente al esperado.
El caudal determina, entre otros factores, la velocidad del fluido dentro de los canales del intercambiador. Una velocidad demasiado baja puede reducir la transferencia térmica y favorecer ciertos problemas de ensuciamiento. Por otro lado, una velocidad excesiva puede generar una pérdida de carga innecesaria.
Por eso, la selección debe considerar simultáneamente capacidad térmica y pérdida de carga.
En una prensa hidráulica, el objetivo no es simplemente instalar el intercambiador más grande disponible, sino encontrar un equipo que pueda retirar el calor requerido sin afectar negativamente el funcionamiento del circuito.
Intercambiadores de placas para sistemas hidráulicos
Los intercambiadores de placas son particularmente interesantes para aplicaciones hidráulicas debido a su relación entre capacidad térmica y tamaño. Su construcción está basada en una serie de placas metálicas corrugadas que forman canales alternos para los dos fluidos. Esta geometría genera turbulencia y favorece la transferencia de calor.
Entre sus principales ventajas se encuentran:
- Diseño compacto.
- Alta eficiencia térmica.
- Menor volumen interno comparado con algunos diseños tradicionales.
- Facilidad para ampliar capacidad en determinados modelos mediante placas adicionales.
- Mantenimiento relativamente sencillo en diseños desmontables.
- Posibilidad de trabajar con diferentes combinaciones de fluidos y temperaturas.
Sin embargo, también es importante seleccionar correctamente el material de las placas y los elastómeros de los empaques. La compatibilidad química del aceite, del agua y de cualquier otro fluido utilizado debe revisarse antes de definir el modelo.
¿Cómo saber si el intercambiador actual está correctamente dimensionado?
Antes de sustituir un intercambiador, conviene realizar un diagnóstico. Si la prensa se está sobrecalentando, es recomendable registrar las condiciones reales de operación:
- Temperatura del aceite a la entrada del intercambiador.
- Temperatura del aceite a la salida.
- Temperatura del agua de entrada.
- Temperatura del agua de salida.
- Caudal de aceite.
- Caudal de agua.
- Presión antes y después del intercambiador.
- Tiempo necesario para que el sistema alcance su temperatura máxima.
Estos datos permiten determinar si el intercambiador realmente está retirando la cantidad de calor necesaria.
También es importante revisar el estado físico del equipo. Un intercambiador puede haber sido correctamente dimensionado originalmente y, aun así, perder capacidad con el paso del tiempo debido a ensuciamiento, incrustaciones o reducción del flujo.
Cuando el problema no es el intercambiador
No todo sobrecalentamiento significa que se necesita un intercambiador más grande. Si la temperatura continúa aumentando incluso después de instalar un equipo adecuado, es necesario revisar el sistema hidráulico completo.
Una válvula de alivio configurada incorrectamente, una bomba desgastada, una fuga interna, un filtro obstruido o una restricción en las líneas pueden generar cantidades importantes de calor. Por esta razón, cambiar el intercambiador sin realizar un diagnóstico puede ser solamente un tratamiento del síntoma.
La pregunta correcta no es únicamente «¿qué intercambiador necesito?», sino «¿cuánto calor está generando realmente mi sistema y cuánto necesito eliminar?».
Una correcta selección puede evitar costosas paradas
Una prensa hidráulica representa una inversión importante para cualquier planta industrial. Su productividad depende de que el sistema hidráulico pueda operar de manera estable durante largos periodos.
Un problema de temperatura aparentemente pequeño puede convertirse en una cadena de fallas: degradación del aceite, deterioro de sellos, pérdida de eficiencia, aumento de mantenimiento y finalmente un paro de producción.
El intercambiador de calor funciona como una barrera de protección térmica para todo el sistema. Por eso, seleccionar correctamente este componente no debería considerarse simplemente la compra de una refacción. Es una decisión de ingeniería que debe tomar en cuenta las condiciones reales de operación.
Conclusión
El sobrecalentamiento de una prensa hidráulica no debe normalizarse. Una temperatura elevada y sostenida puede indicar que existe un desequilibrio entre el calor generado por el sistema y su capacidad para disiparlo.
Un intercambiador de calor correctamente seleccionado permite mantener el aceite dentro de un rango de operación adecuado, mejorar la estabilidad térmica y contribuir a prolongar la vida útil de bombas, válvulas, sellos y demás componentes hidráulicos.
La clave está en no seleccionar el equipo únicamente por tamaño o por temperatura. Caudal, temperaturas, propiedades del fluido, capacidad térmica, presión y condiciones de operación deben analizarse en conjunto.
Cuando se realiza este diagnóstico correctamente, el intercambiador deja de ser un componente más del circuito y se convierte en una herramienta fundamental para proteger la productividad de la prensa.
En aplicaciones industriales, controlar la temperatura es controlar el desempeño, la confiabilidad y el costo de operación del sistema hidráulico.
