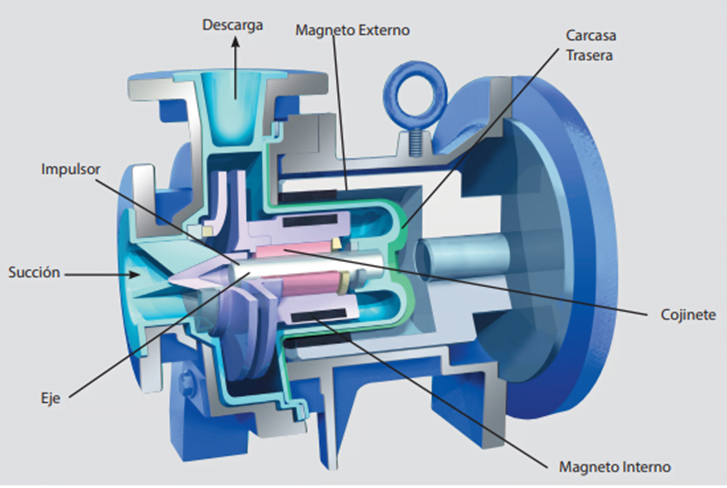

Bombas de accionamiento magnético no metálicas. El diseño de una bomba de acople magnético tiene dos magnetos de gran calidad y fuerza: Un magneto conductor (externo) montado en el eje del motor y un magneto conducido (interno) dentro de la bomba.
Totalmente encapsulado, el magneto interno, está conectado al impulsor de la bomba. Cuando el motor y el magneto externo rotan, el magneto interno es acoplado en forma magnética y hace girar el impulsor a la misma velocidad que el motor.
Los magnetos están separados por una cámara de contención o carcasa trasera que está sellada herméticamente por una junta o un O-ring estático.
![](https://mlk1aw2qtaop.i.optimole.com/cb:e9Sa.d91f/w:727/h:488/q:75/https://calorxfrio.com.mx/wp-content/uploads/2024/06/Imagen1.png)

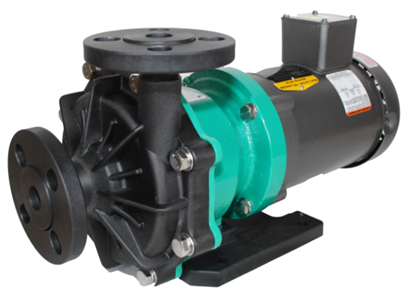

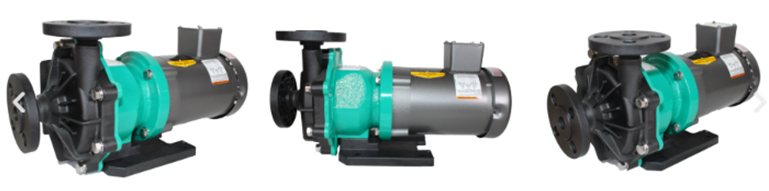

La serie YD-GS/F es altamente recomendada para su uso en diversos procesos de producción, como filtrado, pulverización, lavado, enchapado, transferencia/mezcla de productos químicos y grabado en aplicaciones de tratamiento de superficies.
![](https://mlk1aw2qtaop.i.optimole.com/cb:e9Sa.d91f/w:408/h:294/q:75/https://calorxfrio.com.mx/wp-content/uploads/2024/06/Imagen2.png)
Algunas aplicaciones más comunes
- Fabricación de productos químicos
- Chapado/grabado
- Acabado de metales
- Mezcla química
- Tratamiento de agua/aguas residuales
- Transferir líquido a alta temperatura a otro tanque para que se enfríe
- Líquido circulante en enfriadores y generadores.
- Fregado húmedo
Características
- Teflón reforzado con polipropileno y fibra de carbono.
- Brida estándar JIS10K compatible con ANSI y DIN
- Fácil de conectar a motores estándar NEMA
- Con imanes de neodimio (motor de 2HP y superior)
![](https://mlk1aw2qtaop.i.optimole.com/cb:e9Sa.d91f/w:769/h:191/q:75/https://calorxfrio.com.mx/wp-content/uploads/2024/06/Imagen3.png)

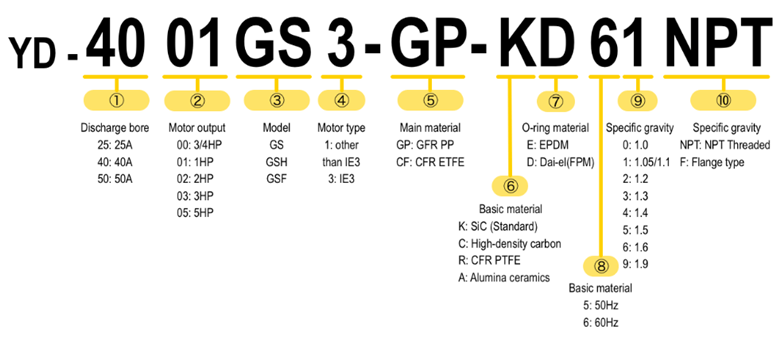

Para entender mejor el tipo de modelo daremos unos ejemplos apoyándonos de la nomenclatura de la bomba.
![](https://mlk1aw2qtaop.i.optimole.com/cb:e9Sa.d91f/w:776/h:339/q:75/https://calorxfrio.com.mx/wp-content/uploads/2024/06/Imagen4.png)
YD2500 GS-F | YD-2500GS1-GP-RD60 Flange Type without Motor (S/No. 05214071) |
YD4000GS-F | YD-4000GS1-GP-RD61 Flange Type without Motor (S/No. 05214077) |
YD4005 GS-NPT | YD-4005GS1-GP-RD61 NPT without Motor (S/No. 05218963-8964) |
EJEMPLO 1
Modelo | 25 | “00” | GS | 1 | GP |
YD-2500GS1-GP-RD60-F | Orificio de descarga | Salida del motor | Modelo | Tipo de motor | Material principal |
25 A | 3/4 HP | GS | Aparte de IE3 | GFR GP |
R | D | 6 | 0 | F |
Material básico | Material O-ring | Material Básico | Gravedad específica | Gravedad específica |
CFR PTFE | Dai-el (FPM) | 60 Hz | 1 | Tipo de brida |

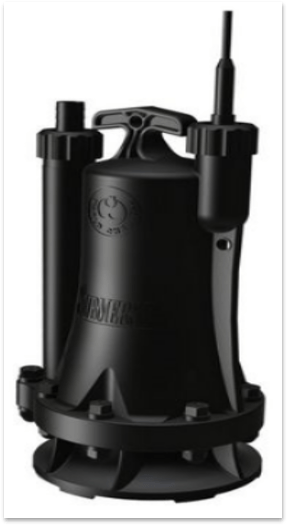

Bomba sumergible de accionamiento magnético no metálico totalmente resistente a la corrosión.
Funciona en ácidos fuertes y álcalis. Un protector térmico incorporado, construcción liviana y fácil manejo para situaciones de emergencia.
Aplicaciones
- Bombeo de agua desde pozos o tanques subterráneos.
- Extraer líquido de tanques de congelación de líquidos o del fondo de contenedores
- Circulación/agitación de líquido en tanques
- Transferencia de líquido
- Decapado
![](https://mlk1aw2qtaop.i.optimole.com/cb:e9Sa.d91f/w:287/h:525/q:75/https://calorxfrio.com.mx/wp-content/uploads/2024/06/Imagen10.png)
Características
- Bomba sumergible de carbón y tornillos inoxidables recubiertos de fibra de carbono resistentes a líquidos ácidos y alcalinos.
- Protector térmico incorporado con sistema de apagado automático del motor para evitar averías.
- Sistema de accionamiento magnético sin penetración de líquido en el motor.
- Una empuñadura (mango) adjunta para facilitar el traslado en caso de emergencia
- Sin sellos mecánicos = sin lubricante = seguro para transferir productos químicos líquidos
- Funciona en ambientes de alta temperatura (hasta 70 ℃/158 ℉)

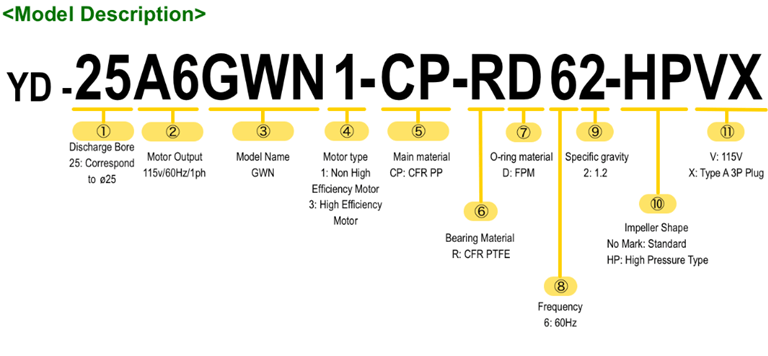

Para entender mejor el tipo de modelo daremos unos ejemplos apoyándonos de la nomenclatura de la bomba.
![](https://mlk1aw2qtaop.i.optimole.com/cb:e9Sa.d91f/w:768/h:356/q:75/https://calorxfrio.com.mx/wp-content/uploads/2024/06/Imagen5.png)
Modelo | 25 | A6 | GWN | 1 | CP |
YD-25A6GWN1-CP-RD62-VX | Orificio de descarga | Salida de motor | nombre de modelo | Tipo de motor | Material principal |
25 ǿ | 115v / 60 Hz /1 ph / (1/3) HP | GWN | No alta eficiencia de motor | CFR PP |
R | D | 6 | 2 | V | X |
Material del cojinete | Material O-ring | Frecuencia | Gravedad específica | Voltaje | Tipo de enchufe |
CFR PTFE | FPM | 60 Hz | 1.2 | 115 V | 3P |
![](https://mlk1aw2qtaop.i.optimole.com/cb:e9Sa.d91f/w:548/h:470/q:75/https://calorxfrio.com.mx/wp-content/uploads/2024/06/Imagen6.png)

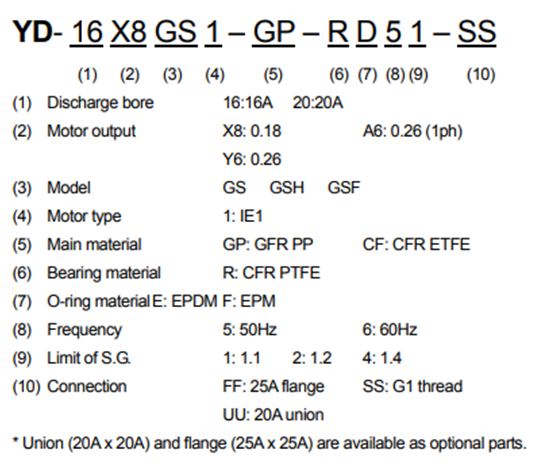

EJEMPLO 3
Modelo | 20 | Y6 | GS | 1 | GP |
YD-20Y6GS1-GP-RD61-FF | Orificio de descarga | Salida de motor | Modelo | Tipo de motor | Material principal |
20 A | 0.26 | GS | Aparte de IE3 | CFR PP |
R | D | 6 | 1 | FF |
Material del cojinete | Material O-ring | Frecuencia | Gravedad específica | Gravedad específica |
CFR PTFE | Dai-el (FPM) | 60 Hz | 1.05/1.1 | Brida de 25 A |
Nadie quiere enfrentarse al escape de un producto químico, puesto que son muy peligrosos tanto para la salud como para el medio ambiente.
Por eso, se recurre a este tipo de bomba en este sector, ya que se manejan líquidos tóxicos, peligrosos y agresivos como los ácidos o los solventes. Gracias a la bomba magnética la posibilidad de fugas se reduce al mínimo.
Si estás interesado saber más sobre este equipo, contacte con nosotros, podemos realizarte una cotización y visita a planta.
