En la mayoría de los procesos industriales y sistemas de climatización es necesario transferir energía térmica entre fluidos para enfriar, calentar o mantener la temperatura de operación. Para realizar esta tarea, uno de los equipos más eficientes es el intercambiador de calor de placas, gracias a su alto coeficiente de transferencia, diseño compacto y facilidad de mantenimiento.
Sin embargo, un intercambiador de calor no opera de forma aislada. Para que los fluidos circulen a través de sus canales se requiere vencer una resistencia hidráulica constante, tarea que ejecuta la bomba centrífuga. Mientras el intercambiador realiza la transferencia térmica, la bomba proporciona el caudal y la presión necesarios para mantener el fluido en movimiento.
¿Qué función cumple cada equipo?
Para entender su interacción dentro del sistema, es necesario definir el rol de cada componente:
- Bomba centrífuga: Transforma la energía mecánica del motor en energía hidráulica. Su objetivo es transportar un líquido a través de la tubería venciendo la fricción, los accesorios y los desniveles de la instalación.

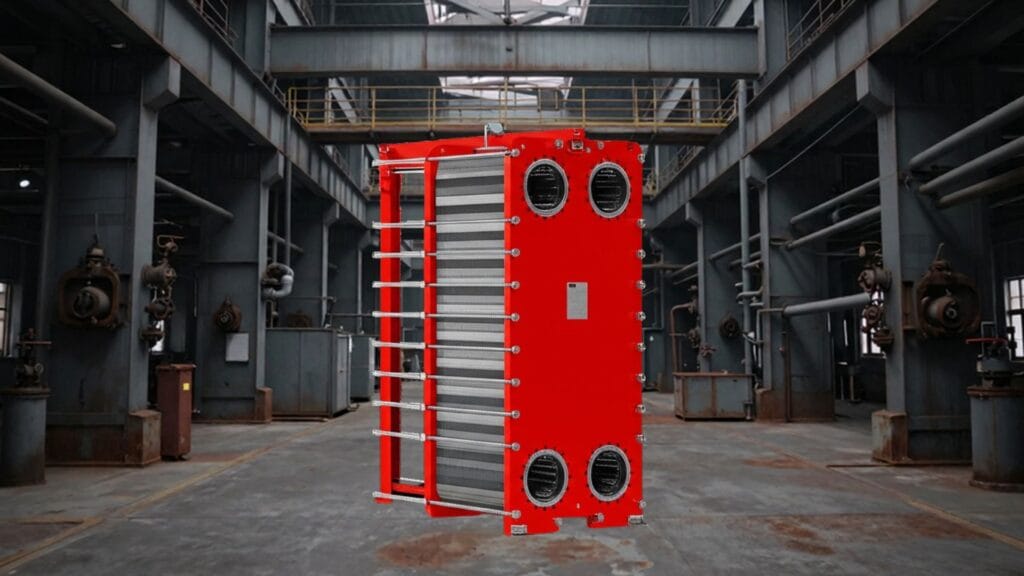

- Intercambiador de calor de placas: Estructura formada por un paquete de placas metálicas corrugadas y selladas con empaques. Entre ellas se forman canales alternos por donde circulan dos fluidos a distintas temperaturas sin mezclarse, permitiendo el intercambio térmico a través de las paredes metálicas.
En una instalación típica, una bomba centrífuga impulsa el fluido de proceso a través del intercambiador, mientras una segunda bomba hace circular el fluido de enfriamiento (como agua de torre o agua helada).
La relación hidráulica: La bomba genera la circulación
Para que un intercambiador de placas transfiera calor de forma continua, requiere un caudal volumétrico adecuado. La bomba centrífuga es la responsable de suministrar ese flujo a la presión correcta.
Si un proceso requiere hacer circular 400 GPM de agua a través del intercambiador, la bomba debe ser capaz de entregar ese volumen bajo la Carga Dinámica Total (TDH) requerida por todo el circuito. El intercambiador de calor representa una de las principales restricciones del sistema, sumándose a las pérdidas de presión causadas por:
- Tuberías, codos y conexiones.
- Válvulas de control y retención.
- Filtros y coladores.
- Diferencias de elevación geométrica.
La caída de presión en el intercambiador de placas
El paso del fluido por los canales estrechos y corrugados del intercambiador genera una pérdida de carga o caída de presión (ΔP). Esta restricción depende directamente del número de placas, el tipo de corrugación, el caudal y la viscosidad del fluido.
Si un intercambiador registra una caída de presión de 1.5 bar en el lado del proceso, la bomba centrífuga debe suministrar la presión suficiente para vencer esa resistencia, además de las pérdidas existentes en el resto de la tubería.
A mayor velocidad del fluido dentro del intercambiador aumenta la turbulencia y mejora la transferencia de calor, pero también se eleva la caída de presión. Seleccionar ambos equipos requiere encontrar el equilibrio óptimo entre desempeño térmico e hidráulico.
El impacto del caudal en la transferencia térmica
La bomba centrífuga no solo desplaza el líquido; el caudal que entrega determina directamente la cantidad de calor que el sistema puede intercambiar.
La tasa de transferencia de calor para un fluido sensible se calcula mediante la siguiente fórmula:
Q = m × Cp × ΔT
Donde:
- Q: Calor transferido.
- m: Flujo másico del fluido.
- Cp: Calor específico del fluido.
- ΔT: Diferencia de temperatura entre la entrada y la salida.
Al incrementar el flujo másico (m) mediante la bomba, aumenta la velocidad interna y la turbulencia dentro de las placas, lo que mejora el coeficiente global de transferencia de calor. Sin embargo, este aumento genera una mayor resistencia hidráulica, por lo que una bomba sobredimensionada resulta contraproducente.
Riesgos del sobredimensionamiento y subdimensionamiento
1. Bomba sobredimensionada
Si un proceso requiere 100 GPM y se instala una bomba que suministra 180 GPM, el exceso de velocidad provocará caídas de presión elevadas, consumo eléctrico innecesario, cavitación potencial, ruido y desgaste prematuro de las placas y empaques.
2. Bomba subdimensionada
Si la bomba entrega únicamente 60 GPM debido a una presión insuficiente, la velocidad del fluido caerá. Esto impedirá alcanzar la temperatura de salida requerida (por ejemplo, el fluido saldrá a 32 °C en lugar de los 25 °C calculados), creando un cuello de botella térmico en el sistema.
Criterios para una selección integral del sistema
Para evitar fallas operativas, la selección de la bomba y del intercambiador de calor debe realizarse como un análisis de sistema unificado.
Datos indispensables para el Intercambiador:
- Tipo de fluidos y sus propiedades físicas (densidad, viscosidad, calor específico).
- Caudal operativo de cada circuito.
- Temperaturas de entrada y salida requeridas.
- Caída de presión máxima permitida.
Datos indispensables para la Bomba:
- Caudal volumétrico requerido (GPM o m³/h).
- Carga Dinámica Total (TDH) requerida para vencer las pérdidas del intercambiador y la tubería.
- Propiedades químicas del fluido para compatibilidad de materiales.
- Punto de operación y eficiencia del motor.
Configuración con doble circuito de bombeo
En muchos sistemas industriales y de HVAC (calefacción, ventilación y aire acondicionado), existen dos circuitos hidráulicos independientes aislados físicamente por el intercambiador:
- Circuito primario: Agua de proceso o agua helada → Bomba centrífuga → Intercambiador de placas → Proceso.
- Circuito secundario: Agua de torre de enfriamiento o condensación → Bomba de servicio → Intercambiador de placas → Torre.
Cada circuito maneja caudales, presiones y pérdidas de carga distintas, por lo que requiere la selección individualizada de su respectiva bomba centrífuga.
Eficiencia energética y punto de operación
Una bomba centrífuga opera en la intersección entre su curva de desempeño hidráulico y la curva de resistencia del sistema. Cualquier modificación en el paquete de placas del intercambiador (agregar placas, cambiar la corrugación o alterar el diámetro de las conexiones) modificará la resistencia del circuito, desplazando el punto de trabajo de la bomba.
Una ingeniería adecuada garantiza que el intercambiador transfiera la energía requerida con una caída de presión razonable, permitiendo que la bomba trabaje cerca de su punto de máxima eficiencia. Esto reduce los costos de operación por consumo eléctrico y extiende la vida útil de ambos equipos.
