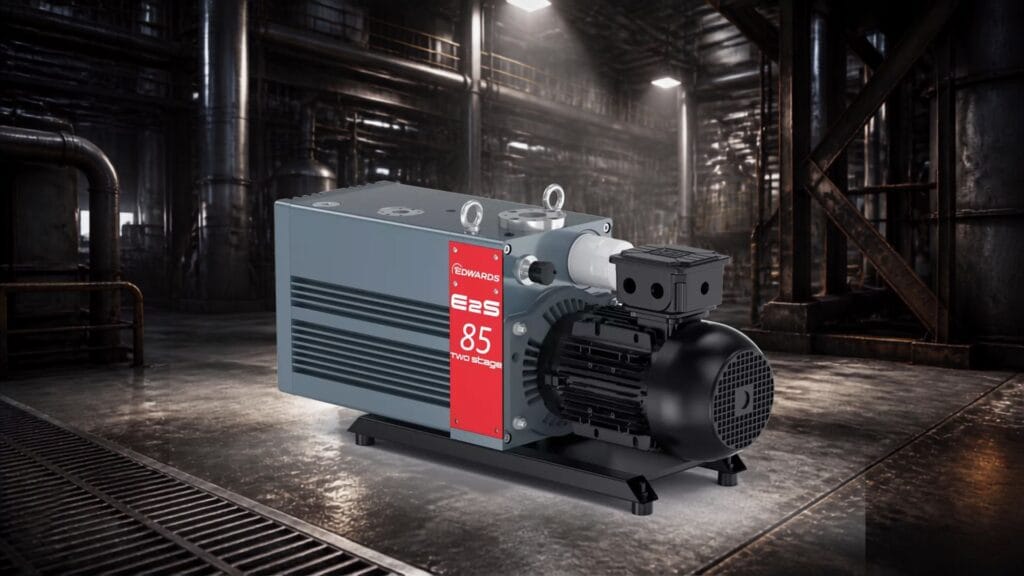

Las bombas de vacío de paletas rotativas representan una de las tecnologías más consolidadas para la generación de vacío en aplicaciones industriales. Su operación se basa en un mecanismo de volumen variable donde un rotor desplaza paletas deslizantes dentro de una cámara cilíndrica, ejecutando de forma continua un ciclo de cuatro etapas: aspiración, aislamiento, compresión y descarga.

Componentes principales

Aunque existen variaciones en diseño y capacidad, una bomba de paletas rotativas integra los siguientes elementos fundamentales:

• Carcasa (Estátor): Estructura cilíndrica exterior que aloja la cámara de compresión.
• Rotor excéntrico: Eje motriz montado de forma desplazada respecto al centro geométrico de la carcasa.
• Paletas deslizantes: Placas móviles alojadas en ranuras radiales dentro del rotor.
• Tomas de succión y descarga: Conexiones por donde ingresa el gas del sistema y por donde se expulsa tras ser comprimido.
• Fluido lubricante: Aceite formulado para garantizar el sellado dinámico, disipar el calor y proteger los componentes del desgaste mecánico.

La geometría excéntrica del rotor es el factor clave de esta tecnología, ya que altera continuamente la distancia entre el rotor y la carcasa durante cada revolución.

Mecánica del rotor y las paletas

Al accionar el motor, el rotor gira a alta velocidad, impulsando las paletas hacia afuera mediante la fuerza centrífuga y la presión del fluido lubricante. Las paletas se mantienen en contacto constante con la pared interna de la carcasa, segmentando el espacio en cavidades herméticas independientes.

Debido al descentramiento del rotor, el volumen de estas cavidades varía dinámicamente a lo largo del giro. Esta expansión y contracción mecánica del espacio es la base física que permite la extracción y compresión del gas.

Ciclo de bombeo en 4 etapas

• 1. Aspiración: La cavidad pasa frente a la toma de succión mientras su volumen se expande. Esta expansión reduce la presión interna del espacio respecto a la presión del sistema conectado, forzando la entrada de las moléculas de gas hacia la bomba.
• 2. Aislamiento: Al continuar el giro, la paleta posterior sobrepasa la lumbrera de succión, aislando completamente una cantidad determinada de gas dentro de la cámara sellada.
• 3. Compresión: La geometría excéntrica reduce progresivamente el espacio disponible a medida que la cavidad avanza hacia la zona más estrecha de la carcasa. Esta reducción drástica de volumen incrementa la presión del gas atrapado.
• 4. Descarga: Una vez que la presión interna supera la resistencia de la válvula de salida, el gas comprimido es expulsado al exterior. La cavidad se desplaza inmediatamente hacia la zona de succión para reiniciar el ciclo.

La excentricidad del rotor y el rol de las paletas

Si el rotor estuviera montado en el centro geométrico de la carcasa, la distancia interna se mantendría constante y las cavidades no experimentarían variaciones de volumen, imposibilitando la generación de presión negativa. La excentricidad es la que fuerza a las cavidades a expandirse para aspirar y contraerse para comprimir.

Por su parte, las paletas dividen la cámara en múltiples compartimentos independientes delimitados por la carcasa, el rotor y las paletas contiguas. Esta división permite que la bomba realice las etapas de aspiración, compresión y descarga de forma simultánea en distintas zonas de la cámara, garantizando un flujo de bombeo constante y sin pulsaciones.

Funciones críticas del aceite lubricante

En los equipos lubricados, el aceite cumple tres tareas operativas esenciales:

• Sellado dinámico: Sella los microespacios entre las paletas y la pared de la carcasa, permitiendo alcanzar niveles de vacío profundo (hasta $10^{-2}\text{ o }10^{-3}\text{ mbar}$).
• Lubricación: Forma una película protectora que reduce la fricción metal-metal, minimizando el desgaste y prolongando la vida útil del mecanismo.
• Gestión térmica: Absorbe el calor generado por la fricción mecánica y el proceso de compresión del gas, disipándolo hacia el cárter.

Física de la generación de vacío

Una bomba de vacío no opera mediante una succión mecánica por arrastre; su función real consiste en evacuar continuamente moléculas de gas de un volumen cerrado. Al retirar la materia presente en la línea conectada, la densidad molecular disminuye y, en consecuencia, la presión absoluta del sistema cae. Este gradiente constante de presión es lo que constituye el vacío operacional.

Dinámica de trabajo durante cada revolución

Durante una sola rotación del eje, el proceso se desarrolla de manera continua y progresiva. Cada compartimento pasa sucesivamente por la fase de llenado por expansión, compresión por reducción geométrica y expulsión a través del puerto de descarga. La interacción simultánea de múltiples compartimentos permite un flujo constante de extracción.

Al tratarse de una tecnología rotativa —a diferencia de los sistemas alternativos por pistón—, se eliminan los picos de pulsación, logrando un trabajo mecánico más uniforme y silencioso.

Tratamiento del gas en la descarga

Al ser expulsado de la cámara de compresión, el gas lleva consigo pequeñas trazas o neblina de aceite lubricante. Por esta razón, las bombas integran filtros desoleadores y sistemas de separación en el puerto de descarga, diseñados para retener el fluido, purificar el gas de salida y reintegrar el lubricante al circuito interno.

Ventajas del diseño de paletas rotativas

• Arquitectura mecánica robusta y compacta.
• Operación continua con flujo de extracción estable.
• Elevada capacidad de sellado para alcanzar vacío profundo.
• Mantenimiento predictivo sencillo mediante el monitoreo del lubricante.

Conclusión del principio operativo

La combinación de un rotor excéntrico, paletas móviles y un fluido de sellado dinámico permite a las bombas de paletas rotativas transformar la energía mecánica en una extracción constante de gas. Esta simplicidad estructural y su alto nivel de hermeticidad las convierten en una solución indispensable para procesos industriales que requieren fiabilidad y continuidad.
