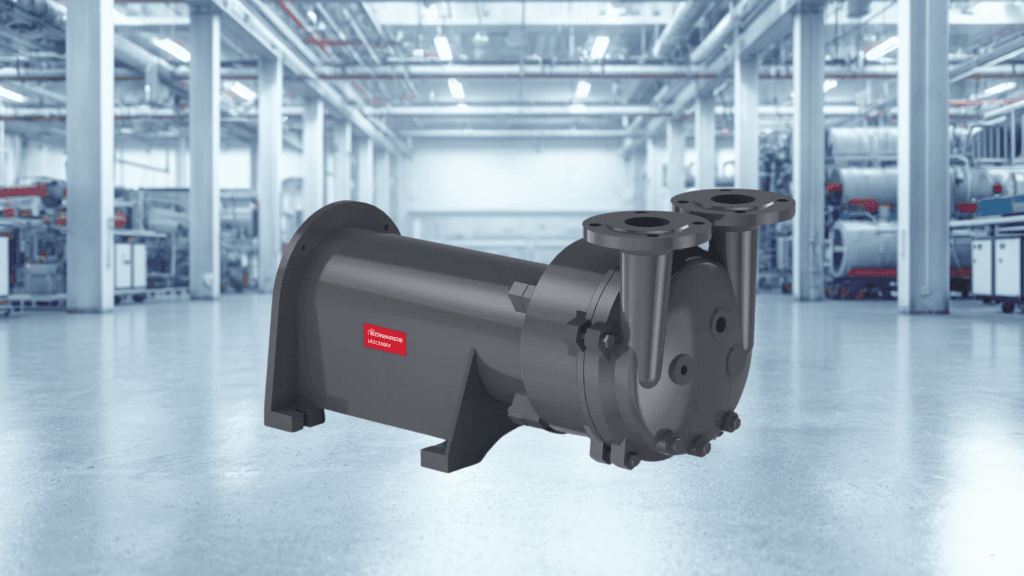

Las bombas de vacío de anillo líquido son uno de los sistemas más utilizados en industrias como la química, petroquímica y de procesamiento de plásticos. Su diseño simple y robusto permite trabajar eficientemente con gases húmedos, vapores e incluso procesos con condensación, sin riesgo de dañar el mecanismo interno.
A diferencia de otros equipos de vacío, su principio de funcionamiento utiliza un líquido —normalmente agua— como parte fundamental del proceso mecánico. Este fluido no solo actúa como un sello dinámico, sino que participa directamente en la creación de las cámaras donde el gas es aspirado y comprimido.
Los componentes principales
Aunque existen diferentes modelos en la industria, una bomba de anillo líquido está formada esencialmente por:
- Carcasa cilíndrica: Estructura exterior que contiene el líquido de servicio.
- Rotor o impulsor con paletas: Elemento móvil que gira a alta velocidad.
- Líquido de servicio: Generalmente agua, indispensable para la compresión.
- Conexiones de succión y descarga: Puertos por donde entra y sale el gas.
La característica técnica clave es que el rotor está montado de forma excéntrica (desplazado del centro geométrico de la carcasa). Este descentramiento es el detalle que permite generar el vacío.
Formación del anillo líquido
Antes de arrancar la operación, la carcasa contiene una cantidad determinada de líquido de servicio. Al encender el equipo, la fuerza centrífuga generada por el rotor impulsa el agua hacia las paredes internas de la carcasa, formando un anillo líquido continuo y hermético.
Este anillo gira en sincronía con el rotor y actúa como una pared fluida que delimita las zonas de trabajo.
Formación de las cámaras de compresión
Entre cada paleta del rotor y la superficie interna del anillo líquido se forman pequeños espacios o cámaras de trabajo. Debido a la posición excéntrica del rotor, el volumen de estas cámaras cambia constantemente a medida que el impulsor gira:
- En un lado de la bomba, el volumen de la cámara aumenta.
- En el lado opuesto, el volumen de la cámara disminuye.
Esta variación continua de volumen es el principio físico que permite la aspiración y compresión del gas.
El ciclo de funcionamiento en 3 pasos
- Aspiración: Cuando una cámara se expande, la presión interna cae. Esta diferencia de presión permite que el gas del proceso entre a través de la conexión de succión hasta llenar la cámara por completo.
- Compresión: Conforme el rotor sigue girando, el anillo líquido se aproxima al centro del impulsor, reduciendo el espacio disponible. El gas atrapado se comprime gradualmente, aumentando su presión.
- Descarga: Al alcanzar la presión adecuada, el gas sale por la conexión de descarga. El flujo suele salir acompañado de una fracción de líquido de servicio, el cual se separa fácilmente en un tanque recuperador para reincorporarlo al sistema.
¿Por qué el rotor debe ser excéntrico?
Si el rotor estuviera colocado en el centro de la carcasa, la distancia entre las paletas y el anillo líquido sería uniforme en todo el recorrido. Como consecuencia, las cámaras no cambiarían de volumen y la bomba sería incapaz de aspirar o comprimir gas. La excentricidad del rotor es el elemento indispensable que hace posible la generación de vacío.
El papel multifuncional del sello líquido
En este tipo de bombas, el agua o fluido de servicio cumple cuatro funciones críticas simultáneas:
- Sello dinámico: Separa las cámaras entre sí y evita fugas internas.
- Pared móvil: Modifica continuamente el volumen interno de las cámaras.
- Disipador térmico: Absorbe el calor generado por la compresión, permitiendo una operación casi isotérmica que protege el equipo.
- Tolerancia a vapores: Permite manejar gases húmedos o con arrastre de líquido sin sufrir atrapamientos ni daños mecánicos.
En pocas palabras
Una bomba de vacío de anillo líquido funciona mediante un rotor excéntrico que gira dentro de una carcasa con fluido. La fuerza centrífuga crea un anillo dinámico cuyas cámaras internas varían de volumen continuamente: al expandirse aspiran el gas y al contraerse lo comprimen y expulsan.
Gracias a este principio, representan la solución más confiable para procesos industriales exigentes donde se manejan vapores, humedad o condensados de manera continua.
