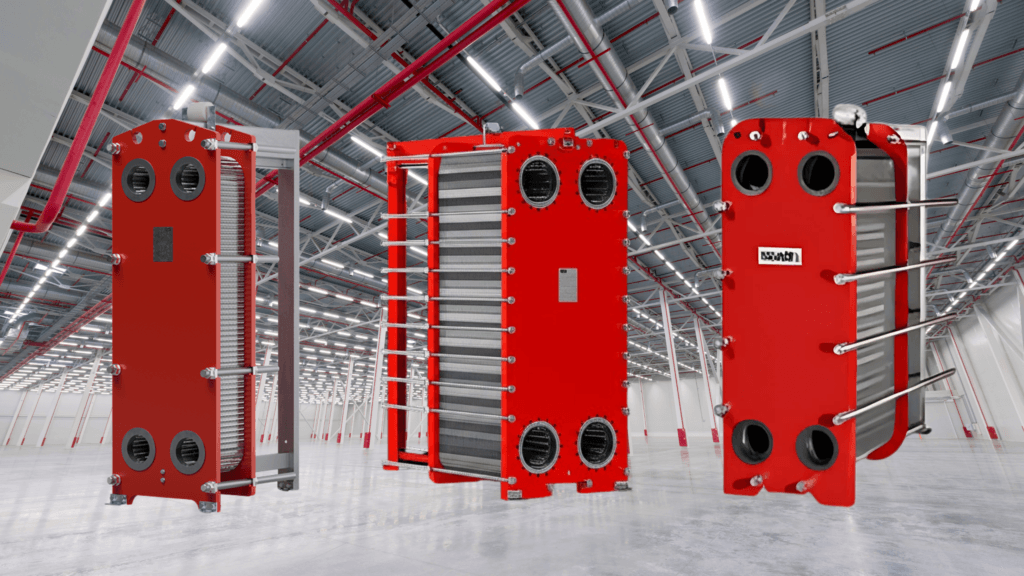

Los intercambiadores de calor de placas (PHE) de Danfoss representan la evolución del diseño térmico, integrando la tecnología de Sondex para maximizar la eficiencia en procesos críticos. Para un ingeniero, entender la anatomía de estos equipos es fundamental para optimizar el rendimiento energético y reducir los costos de mantenimiento.
Bastidores (Frames): Estructura y Límites Operativos
El bastidor es el componente encargado de contener la presión y asegurar la estanqueidad del paquete de placas. Danfoss clasifica sus bastidores en dos categorías principales según el entorno de aplicación:
Bastidores Industriales (Modelos IG e IS)
- Se fabrican con marcos de acero al carbono revestidos para resistir ambientes industriales exigentes.
- Permiten presiones de diseño de hasta 16 bar o 25 bar según el modelo seleccionado.
- Soportan temperaturas de operación de hasta 170°C.
- Ofrecen versatilidad en las conexiones, incluyendo estándares BSP, bridas DIN o bridas ASME.
Bastidores Sanitarios (Modelos FG y FS)
- Utilizan marcos de acero inoxidable sólido o revestido para cumplir con los más altos estándares de higiene.
- Están certificados bajo normativas internacionales como FDA y la regulación europea EN1935.
- Pueden operar a temperaturas de hasta 155°C con presiones de hasta 25 bar.
- Cuentan con conexiones sanitarias específicas como DIN, SMS o Clamp para procesos estériles.
Placas de Intercambio: Tecnología de Superficie
El diseño de la placa es el factor determinante en la transferencia térmica. Las placas Danfoss están diseñadas para generar una turbulencia óptima con la menor caída de presión posible.
- Área de Entrada Corta: Este diseño especializado permite una distribución del fluido perfectamente uniforme sobre toda la superficie de transferencia. Una distribución eficiente se traduce directamente en una transmisión de calor más alta.
- Placas Free Flow: Diseñadas específicamente para manejar productos altamente viscosos o que contienen fibras. Poseen pocos puntos de contacto en la dirección del flujo para evitar obstrucciones y están disponibles en diámetros de DN25 a DN300.
- Sonder Safe (Doble Placa): Es un sistema de seguridad que utiliza dos placas soldadas para evitar la mezcla de los medios tratados. En caso de una falla interna, la fuga se vuelve visible desde el exterior del equipo, protegiendo la integridad del proceso.
- Evaporadores y Condensadores: Cuentan con orificios de puerto asimétricos únicos que garantizan una explotación máxima del área de transferencia de calor disponible.
Empaques (Gaskets): El Sistema Sonder Lock
El sellado es el componente más crítico para el mantenimiento preventivo. Danfoss ha desarrollado sistemas que eliminan las fallas comunes por adhesivos y degradación ambiental.
- Fijación Sonder Lock: Este sistema emplea un saliente especial (“pip”) en el empaque que se bloquea en un orificio correspondiente en la placa. Al no requerir pegamento, la instalación es mucho más rápida y puede ser realizada por una sola persona.
- Protección UV Integrada: La ranura del empaque en las placas SONDEX® está diseñada para proteger el caucho de la exposición a los rayos ultravioleta. Esto evita que el material se vuelva quebradizo, manteniendo su elasticidad y prolongando significativamente su vida útil.
- Materiales Disponibles: Se fabrican en NBR, EPDM y Viton, con otros materiales específicos disponibles bajo solicitud técnica.
Alineación y Soporte Mecánico
Para garantizar un sellado hermético, es vital que el paquete de placas se mantenga perfectamente alineado durante el proceso de apriete.
- Sistema de Alineación Danfoss: Utiliza ladrillos de goma estabilizadores integrados directamente en el empaque para alinear las placas entre sí de forma automática.
- Refuerzos de Placa: Las placas cuentan con refuerzos específicos en las áreas de contacto con la barra guía y la barra de transporte. Esto asegura un servicio libre de problemas y evita el fenómeno de “serpenteo” o desalineación del paquete de placas durante la operación.
Ventajas del Diseño de Una Sola Pasada (Single-Pass)
La ingeniería de Danfoss permite que la mayoría de los requerimientos térmicos se resuelvan con una configuración de una sola pasada.
- Todas las conexiones se ubican en el cabezal fijo del intercambiador.
- Esta disposición es extremadamente ventajosa durante los trabajos de servicio técnico, ya que no es necesario desconectar tuberías para abrir el equipo.
- Facilita las actualizaciones de capacidad, permitiendo añadir o retirar placas con un esfuerzo mecánico mínimo.
Calorxfrio: Su Socio Estratégico en México
La correcta selección y mantenimiento de cada una de estas piezas es fundamental para la eficiencia de su planta. En Calorxfrio, somos distribuidores autorizados en México con más de 10 años de experiencia en soluciones de intercambio de calor.
Nuestro equipo de ingeniería le asesorará en la configuración exacta de materiales y placas Danfoss para garantizar el cumplimiento de sus objetivos térmicos y la máxima durabilidad de sus equipos.
