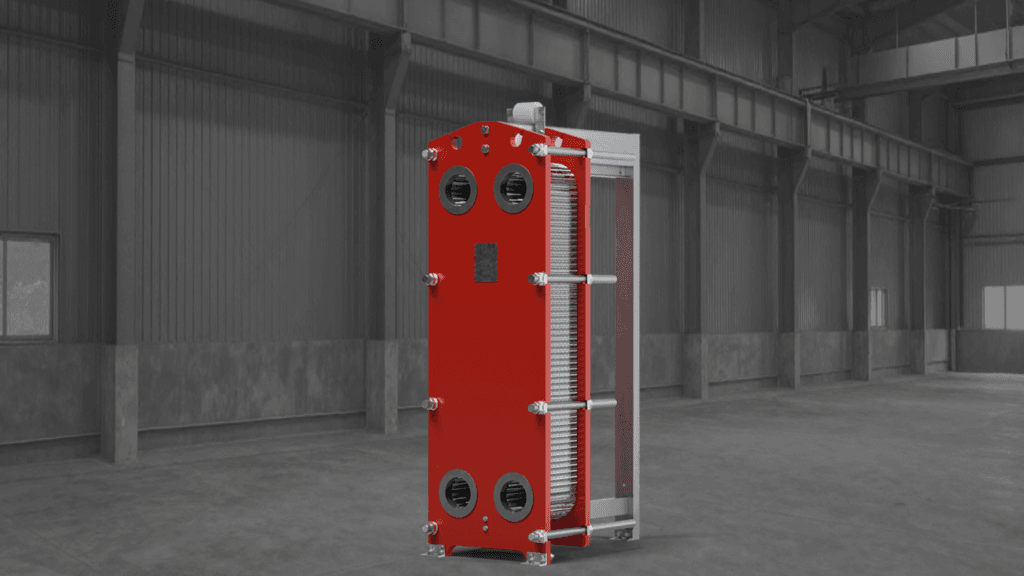

Por décadas, los intercambiadores de calor de tubo y coraza han sido considerados los “caballos de batalla” indiscutibles en las plantas de proceso en México. Su diseño robusto y su capacidad para soportar condiciones extremas los convirtieron en el estándar de la industria. Sin embargo, los requisitos actuales de eficiencia energética, la optimización del espacio físico y la necesidad crítica de reducir los tiempos de parada por mantenimiento están obligando a los gerentes de planta a migrar hacia tecnologías modernas de transferencia térmica.
El sobredimensionamiento de equipos, la baja turbulencia que favorece el ensuciamiento (fouling) y los prolongados paros de planta necesarios para abrir y limpiar un haz de tubos representan pérdidas económicas severas que la industria pesada nacional ya no puede ignorar.
Afortunadamente, el portafolio especializado de Danfoss y su marca filial SONDEX® ofrecen alternativas de ingeniería que combinan la resistencia a la presión de los equipos convencionales con la extrema eficiencia de transferencia de calor de las placas corrugadas.
El Desafío Termodinámico: ¿Por qué migrar del Tubo y Coraza?
Para comprender por qué un intercambiador de tubo y coraza requiere un volumen físico hasta tres o cuatro veces mayor que una solución moderna de placas para la misma carga de trabajo, debemos remitirnos a la ecuación fundamental de la transferencia de calor:
Q=U⋅A⋅ΔTlm
Donde:
- Q es la carga térmica requerida.
- U es el coeficiente global de transferencia de calor.
- A es el área de transferencia térmica necesaria.
- ΔTlm es la diferencia de temperatura media logarítmica.
En los intercambiadores de tubo y coraza, el fluido que viaja por el lado de la coraza tiende a generar zonas de estancamiento (by-pass y flujos laminares) debido a la geometría de los deflectores. Esto disminuye drásticamente el valor de U. Para compensar este bajo coeficiente y alcanzar la carga térmica Q requerida, la única variable que los diseñadores tradicionales podían incrementar era el área de transferencia A, lo que resultaba en equipos masivos, pesados y sumamente costosos en cuanto a su cimentación y espacio en los racks de tuberías.
Por el contrario, el diseño de placas soldadas de SONDEX® induce un flujo helicoidal altamente turbulento incluso a bajas velocidades. Esto eleva el coeficiente global U a niveles hasta tres veces superiores a los de un tubo y coraza convencional, permitiendo que la misma carga térmica se transfiera utilizando apenas una pequeña fracción de área de transferencia A.
Tres Tecnologías Soldadas para Reemplazar al Tubo y Coraza en Procesos Críticos
Para cubrir las necesidades de los procesos más exigentes sin utilizar juntas elastoméricas tradicionales que puedan verse comprometidas por la incompatibilidad química de los fluidos, SONDEX® ha desarrollado tres configuraciones de ingeniería especializada:
1. SONDEX® SondBlock (SB/SBL): Máxima Durabilidad para Medios Agresivos
Los intercambiadores de bloques totalmente soldados SondBlock representan el sustituto ideal del tubo y coraza en refinerías de petróleo crudo y plantas petroquímicas donde la presencia de químicos agresivos prohíbe el uso de elastómeros.
- Diseño Mecánico: Consiste en un bloque de placas de acero inoxidable (AISI 304/316L) o titanio soldadas por láser con precisión robótica, instalado dentro de un bastidor reforzado que cuenta con paneles laterales desmontables. Al carecer por completo de juntas expuestas en los canales de flujo de proceso, elimina el riesgo de soplado o rotura de empaques (gasket blow-out).
- Rangos de Operación: Resiste presiones de diseño de hasta 25 bar y temperaturas de operación que van desde los -20 °C hasta los 300 °C.
- Mantenimiento Simplificado: A diferencia de otros equipos soldados donde la unidad queda permanentemente sellada, el diseño del SondBlock permite remover los paneles laterales para inspeccionar y lavar mecánicamente el grupo de placas por ambos lados sin necesidad de espacio de izado adicional.
- Aplicación Ideal: Es excelente para su uso como rehervidores (reboilers), calentadores de vapor y condensadores parciales en la industria petroquímica mexicana.
2. SONDEX® Plate and Shell (SPS): Lo Mejor de Ambos Mundos
Cuando el proceso demanda la resistencia a la presión de una coraza cilíndrica pero requiere la alta eficiencia térmica de un intercambiador de placas, la tecnología Plate and Shell (SPS) es la respuesta ideal.
- Diseño Mecánico: Combina una carcasa circular de presión (de acero al carbono o acero inoxidable) que alberga en su interior un paquete cilíndrico de placas circulares totalmente soldadas por láser. El fluido primario circula por el interior de las placas, mientras que el fluido secundario se desplaza por el lado de la carcasa (shell).
- Rangos de Operación: Está disponible tanto en versiones atornilladas (bolted) como totalmente soldadas. Las versiones soldadas soportan presiones de hasta 40 bar (580 psi) y temperaturas de trabajo de -10 °C hasta 400 °C.
- Resistencia Mecánica: Su geometría circular distribuye las tensiones de manera uniforme, lo que hace al SPS extremadamente resistente a la fatiga y a los choques térmicos generados por variaciones cíclicas bruscas de temperatura y presión.
- Aplicación Ideal: Es la opción de referencia para procesos de condensación de vapor, calentamiento de fluidos limpios, aceites térmicos y evaporadores inundados en sistemas industriales de amoníaco (NH3).
3. SONDEX® Spiral (SonSPV): La Solución Definitiva para Fluidos con Sólidos y Lodos
El tratamiento de fluidos espesos, lodos, fangos activos o corrientes cargadas de fibras y partículas sólidas suspendidas suele provocar el taponamiento inmediato de los canales de un intercambiador convencional. Para estos escenarios extremos, la tecnología en espiral SonSPV es la herramienta definitiva.
- Diseño Mecánico: Construido a partir de dos láminas de metal de gran espesor enrolladas concéntricamente alrededor de un núcleo central, formando dos canales de flujo continuos e independientes que operan en una configuración de contracorriente pura.
- Mecanismo de Autolimpieza (Self-Cleaning): Al ser un diseño de canal único, si se genera una acumulación local de sedimentos, esta reduce temporalmente el área de paso del canal. Al disminuir la sección transversal, la velocidad del fluido aumenta drásticamente en ese punto, generando un efecto de arrastre y fregado (scrubbing effect) que desprende mecánicamente el depósito de manera autónoma.
- Fácil Acceso: Cuenta con cubiertas laterales (puertas) montadas sobre bisagras y selladas mediante abrazaderas tipo C (C-clamps), lo que permite abrir el equipo de manera sencilla y acceder a todo el canal para inspección y lavado sin necesidad de remover las conexiones de las tuberías de proceso.
- Aplicación Ideal: Tratamiento de lodos en plantas municipales de tratamiento de aguas residuales (PTAR), industria de biogás, industria papelera (celulosa) e industrias químicas con fluidos de alta viscosidad.
Tabla Comparativa: Tubo y Coraza vs. Tecnologías Soldadas SONDEX®
| Característica | Tubo y Coraza Tradicional | SondBlock (SB) | Plate and Shell (SPS) | Espiral (SonSPV) |
|---|---|---|---|---|
| Eficiencia térmica (U) | Baja a moderada | Alta | Muy alta | Excelente |
| Espacio físico (Footprint) | Elevado | Muy compacto | Compacto | Extremadamente compacto |
| Presión máx. de diseño | Alta | Hasta 25 bar | Hasta 40 bar | Hasta 16 bar |
| Rango de temperatura | Amplio | -20 °C a 300 °C | -10 °C a 400 °C | -20 °C a 200 °C |
| Comportamiento con sólidos | Propenso a taponamientos | Limitado a sólidos finos | Apto (canales asimétricos) | Diseñado para lodos y fibras |
| Facilidad de limpieza | Compleja (haces pesados) | Excelente (paneles desmontables) | CIP (limpieza en sitio) | Puertas abatibles con bisagras |
Optimice su Proceso Hoy Mismo
¿Tiene intercambiadores de tubo y coraza en su planta que requieren paros constantes de mantenimiento o que presentan pérdidas continuas de eficiencia térmica?
Póngase en contacto con el equipo de CalorxFrío. Realizamos una evaluación técnica y dimensionamiento de sus sistemas hidráulicos y térmicos para proyectar el retorno de inversión y el ahorro energético estimado al migrar su planta a tecnologías de última generación.
Referencias:
Datos de SondBlock (SB/SBL):
- Los límites de presión de hasta 25 bar y temperaturas de operación de -20 °C a 300 °C provienen de la especificación técnica de Sondex para los(https://www.sondex.bg/en/sond-block.html).
- La descripción de su diseño de bloques y paneles desmontables para su uso con fluidos agresivos en refinerías y petroquímicas se encuentra en el catálogo de Danfoss para(https://www.danfoss.com/es-mx/products/dhs/heat-exchangers/welded-heat-exchangers/sondblock-heat-exchangers/).
Datos de Plate and Shell (SPS):
- Los límites de presión de hasta 40 bar (580 psi) y temperaturas de operación (hasta 250 °C para modelos atornillados y hasta 400 °C para modelos totalmente soldados) se extrajeron de la ficha técnica de Danfoss para(https://www.danfoss.com/en-us/products/dhs/heat-exchangers/welded-heat-exchangers/sondex-plate-and-shell-heat-exchangers-sps/) y su guía técnica global de soluciones(https://www.danfoss.com/en/products/dhs/heat-exchangers/welded-heat-exchangers/plate-and-shell-heat-exchangers/).
Datos de Espirales (SonSPV):
- La presión de trabajo de hasta 16 bar, las temperaturas de -20 °C a 200 °C y los principios de autolimpieza por canal único provienen de la hoja de producto de Sondex para Intercambiadores Espirales y de la documentación técnica de Danfoss sobre(https://www.danfoss.com/en-us/products/dhs/heat-exchangers/welded-heat-exchangers/sondex-spiral-heat-exchangers/).
